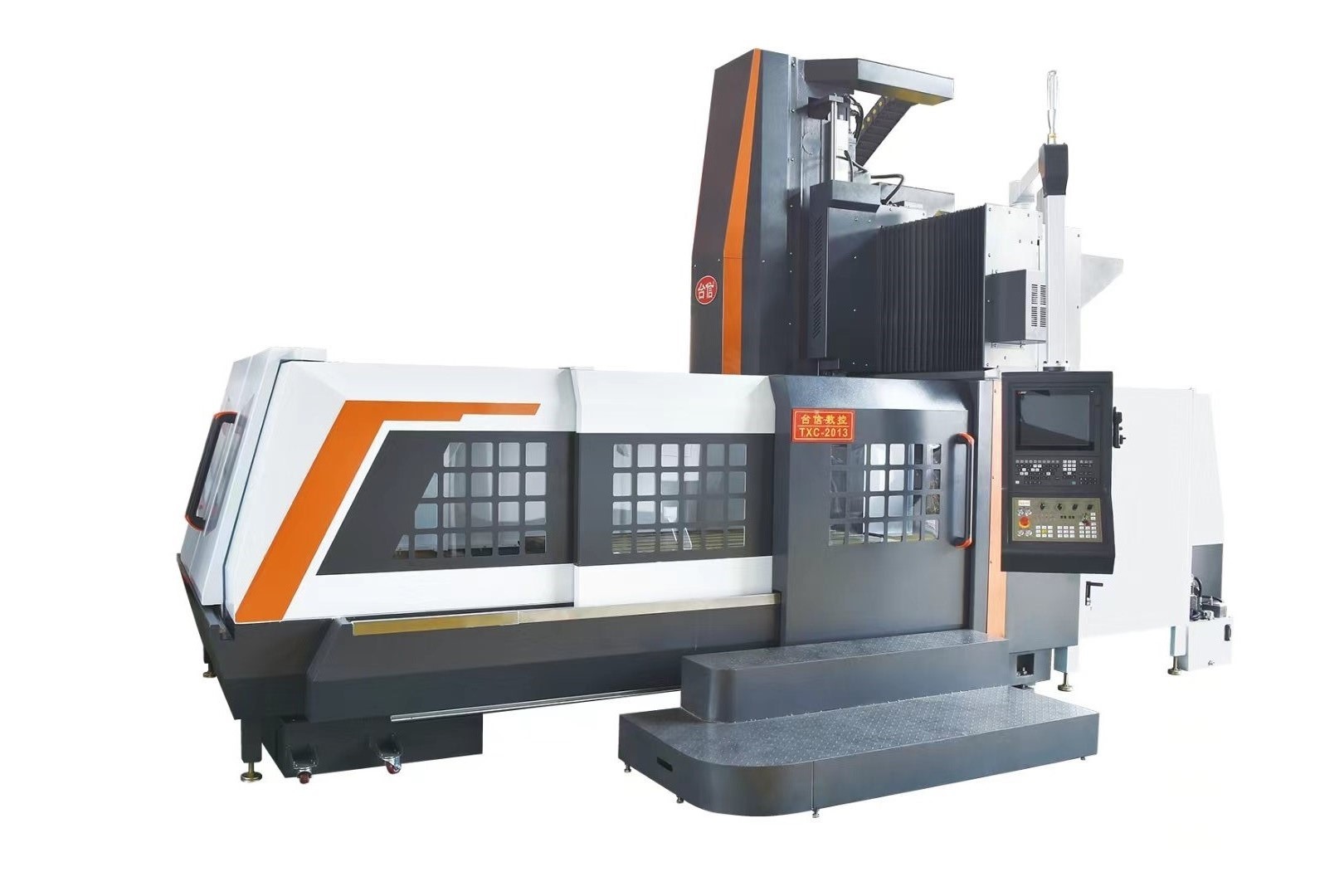

Maschineneinrichtung der Gantry-Serie TXC-2013

Name/Modell: TXC-2013

Größe der Arbeitsbank: 2000 x 1000 mm

Dreiachsfahrt (X/Y/Z): 2000/1400/800 mm

Abstand von der Spindelfläche zum Arbeitstisch: 70-870 mm

Die Bremsbreite: 1400 mm

Spezifikationen für die Schiene der Achse X/Y/Z: 45/45/Rechteck-Schiebebahn

T-Slot (Anzahl - Größe x Abstand): 5 - 18 x 120

T-Slot (Anzahl - Größe x Abstand): 5 - 18 x 120

Gewichtung der Wärme

Höchstdrehzahl der Spindel: 8000 U/min

Spindelmotor: 11 kW

X/Y/Z Achsenmotor:3/3/3 KW

Spezifikationen für X/Y/Z Kugelschrauben: 4010 mm

X/Y/Z schnelle Bewegung: 16/16/15 m/min

Schnittgeschwindigkeit: 1-8000 mm/min

Positionierungsgenauigkeit: +- 0,004/300 mm

Wiederholung der Positionierungsgenauigkeit: +- 0,004 mm

Belastung der Arbeitsbank: 800 kg

Maschinengewicht: 7 T

Maschinengröße: 3300 x 2900 x 2800 mm
