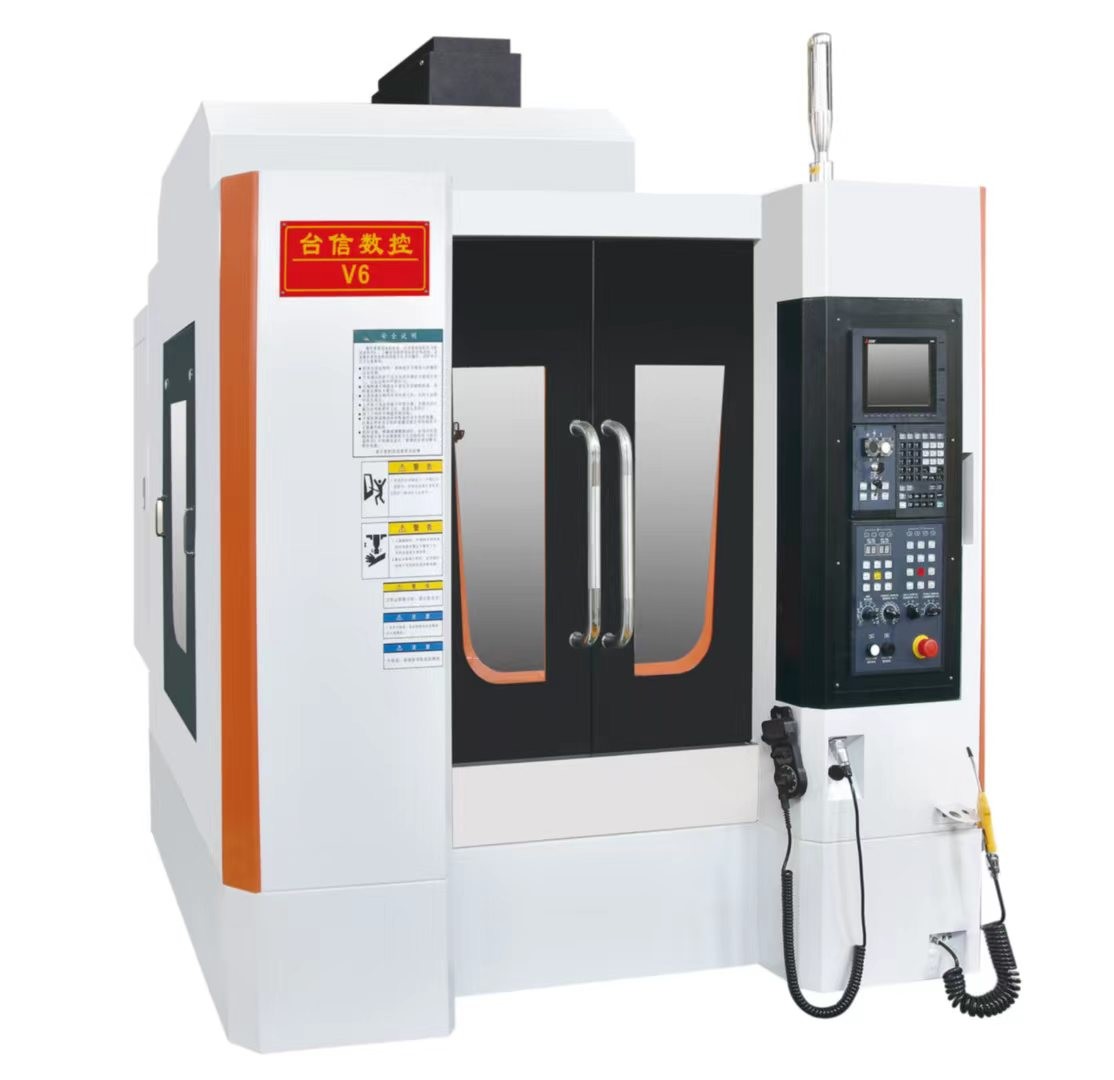

Lineare Schienenbearbeitungszentrumserie (dreiachsige lineare Schiene)

Name/Modell: TXC-V6

Größe der Arbeitsbank: 700 x 420 mm

Dreiachsfahrt (X/Y/Z): 600/450/400 mm

Abstand von der Spindelfläche zum Arbeitstisch: 120-520 mm

Abstand von der Spindelmitte bis zur Spaltenleitbahn: 480 mm

X-Achsen-Schienenbeschreibung: 30 mm

Spezifikationen für die Y-Achse: 30 mm

Spezifikationen für die Schienenachse Z: 35 mm

T-Slot (Anzahl - Größe x Abstand) 5 - 18 x 100

Belastung der Arbeitsbank: 350 kg

BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 -

Höchstdrehzahl der Spindel: 12000 U/min

Spindelleistung: 7,5 kW

X/Y/Z Dreiachsmotorleistung: 1,5/1,5/3 KW

Spezifikationen für X/Y/Z Kugelschrauben: 3216 mm

Dreiachsige Schnellgeschwindigkeit: 48/48/48 m/min

Dreiachsige Schneidgeschwindigkeit: 1-12000 mm/min

Positionierungsgenauigkeit: ± 0,003/300 mm

Wiederholung der Positionierungsgenauigkeit: ±0,003 mm

Maschinengewicht: 4 T

Maschinengröße: 2400 x 2500 x 2600 mm
